전기 수력 너클 지브 해양 크레인과 근해 크레인

제품 설명

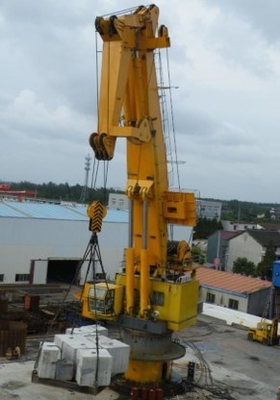

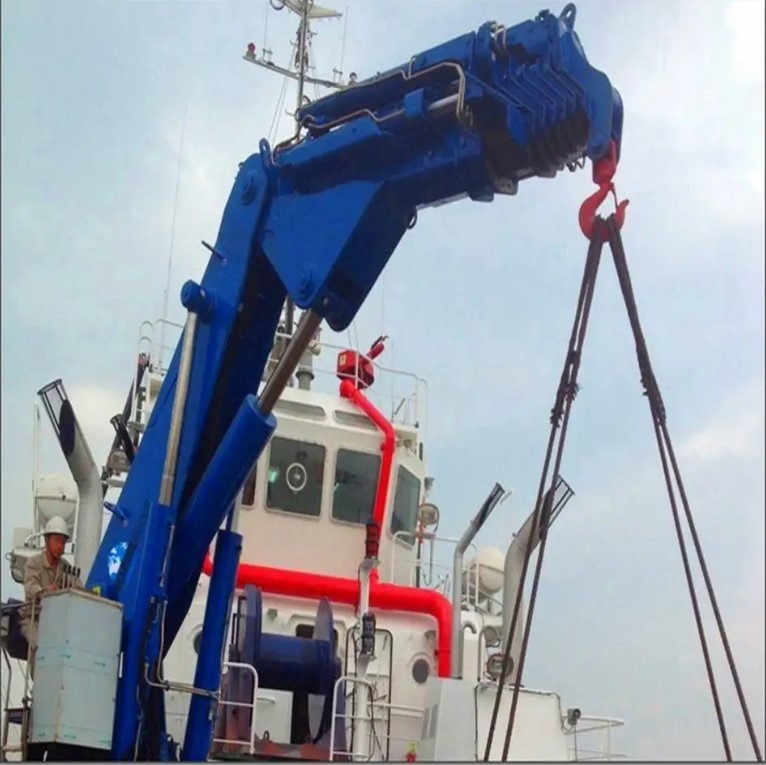

전기 수력 너클 붐 근해 크레인은 개발대에 장착했습니다

너클 붐 해양 크레인 / 근해 크레인은 통합된 전기도금한 것으로, 전기 유압 주도 힌지 연결식팔 크레인으로 고안됩니다-

재단에 설치가 준비된 완전한 장치로서 전달되는 수력 파워 패키지 또는 독립적 전기 유압 파워 패키지. 더

크레인은 수력 동력이 공급된 윈치, 유압 동력 기중기 과폭 변동, 관절이 이어진 하이드라우와 수력 동력이 공급된 슬루잉 시스템을 갖추고 있습니다.

모든 해양 근해 크레인은 우리의 클라이언트의 기술적 요구와 응용을 기반으로 설계되고 제조됩니다. 해양이고 근해 크레인을 위한 모든 주성분은 슬유잉 운전자, 유압펌프, 전기 모터, 유압 밸브 기타 등등과 같이, 유럽과 평판 브랜드에서 왔습니다.

크레인의 성분

1개의 승강 윈치

승강 윈치는 해양 환경에서 작동해서 설계됩니다.

그것은 브레이크와 기어박스와 수력 원동기와 드럼, 기타 등등으로 구성됩니다. 더

기어박스와 브레이크계통은 드럼에 내장됩니다. 가드 플레이트

드럼으로부터 벗어나는 와이어 로프를 방지해서 공급됩니다.

2 슬유잉 기계류

슬유잉 곰은 단일 열 네 점 접촉 볼 타입이 가공 표면에 장착했고, 해양 응용프로그램의 설계를 했다는 것 입니다. 선회 링을 위한 파스너는 태도를 위한 근무 조건을 보증하는 우수한 이장 볼트입니다. 내부로 피니언 드라이브는 해양 환경에게서 전동을 보호하는 것입니다. 슬유잉 기어박스, 브레이크, 수력 원동기는 하나의 장치에 함께 플랜지됩니다. 선회 베어링은 적당한 그리스 니플을 갖추고 있습니다.

3 유압 실린더

기중기 과폭 변동 실린더는 디자인입니다

해양 환경에서 작동.

피스톤 로드는 고장력으로 만들어집니다

코팅되는 것으로 크롬염료를 칠됩니다. 더의 양쪽 끝

실린더는 자체 윤활된 것 갖추고 있습니다

태도. 실린더는 그리스 니플을 가지고 있습니다

태도의 그리징.

4 유압펌프

전동기는 탄력적인 것을 가진 받침대의 부착된 내부입니다

결합은 펌프로 차를 몹니다. 오일 탱크는 더 안으로 구축됩니다

받침대. 탱크는 가득 찬 플로우 환류 필터를 갖추고 있습니다,

압력계, 공기는 숨쉽니다, 공기의 더 홀이 숨쉽니달 수 있습니다

오일 충진을 위해 사용되세요.

5 맞춤과 호스

직류 전기로 자극된 이음새가 없는 탄소강의 수력 배관이 일 외부. 유압 호스는 해양 환경에서 작동으로 선택됩니다. 모든 호스는 압력으로 일하기 위한 클래스 요구조건을 부합시켜 설계됩니다.

6 유압 팩

한 이동 (호이스팅, 기중기 과폭 변동, 슬루잉이) 최대 용량 하에 가능하게 될 것입니다 그리고 매우 가속시키세욘다고 크레인이 설계됩니다. 그리고 이운동은 감소 용량과 감소된 속도 하에 동시에 가능하게 될 것입니다.

모든 움직임은 작동유에 의해 가동됩니다. 모든 움직임은 0부터 최대까지 스텝리스 속도 제어를 가집니다.

실제 압력이 세팅 값 보다 더 높을 때, 안전 밸브는 열릴 것입니다. 윈치 모터, 유압 실린더와 선회 전동기는 모두 압력 강하를 야기시켜 호스 결렬 또는 다른 실패의 경우에 움직임을 동결할 로드 고정밸브를 갖춥니다.

긴급은 수동식 펌프, 필요한 밸브로 단위를 조작했고 배관계가 단위와 맞춤을 포함하는 본래 시스템 수력 원동기를 연결했습니다.

유압 시스템에서의 압력 : ≤250Bar.

7 전력 시스템

7.1 전원

배부터 크레인까지 전원은 다음과 같이 전해집니다 :

주전력 회로 :AC380V ; 50Hz ; 3P

7.2 전동기

전동기는 있습니다 마린형의. (IP56 ; 절연의 종류F )

모터는 결로방지 히터를 갖출 것입니다.

스타델타 타입 기동 장치

케이블 눌림쇠와 모터

IEC 요구조건에 따른 모터

7.3 제어 전압 AC24V를 위한 트랜스.

7.4 양판문에서 시작 / 정지 버튼.

7.5 전기 스타트 상자는 IP56입니다. 그것은 제조사에 의해 크레인의 기초에 설치될 것입니다.

8 안전 시스템

다음과 같은 최소량 장치는 아래 목록화된 동작에 제공됩니다. 최소량 장치가 작용될 때, 수력이고 / 또는 전동기는 중지됩니다.

8.1 수력 안전성은 밸브로 조절됩니다 : 각각 안전판은 로드 위에서로부터 호이스팅, 기중기 과폭 변동과 선회 전동기와 더불어 펌프를 보호합니다..

8.2 호이스팅 제한

8.3 비상 정지 버튼 : 단추를 누름으로써 운영하는 모터 중지. 크레인은 2개의 비상 정지 버튼을 가지고 있습니다. 하나는 전기 스타트 상자에 있습니다, 또 다른 것이 조작 패널에 있습니다.

8.4 긴급 언로드판 : 모든 이동은 중지되골 때 밸브를 엽니다. 그것은 작동 플랫폼에 설치됩니다.

8.5 훅을 위한 긴급 배출계

9 표면 처리

크레인을 위한 표준 표면 처리 절차는 있을 것입니다 :

촬영된 모든 표면은 SA 2,5에 폭발했습니다

에폭시 아연-리치 전처리제 - 50 마이크론의 하나의 층

두 팩 에폭시 - 100 마이크론의 하나의 층

폴리우레탄 - 70 마이크론의 하나의 층

전체 건식 막 두께 - 220 마이크론
