과중한 업무 적층화와 순환 가축 사육장을 위한 회수 시스템

제품 설명

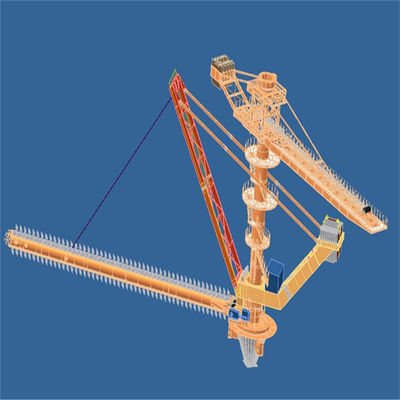

중작업 적층화와 순환 가축 사육장을 위한 회수 시스템

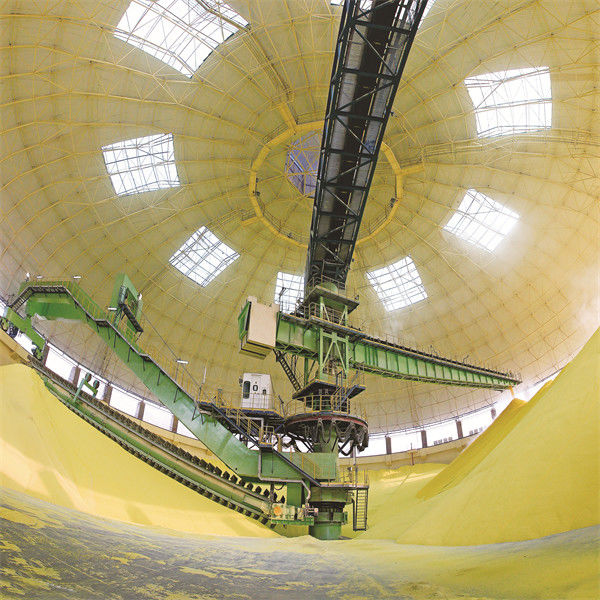

순환 받침대 스크레이퍼 스택커와 레크레이마는 물질과 석탄, 야금학, 전력, 항구와 다른 산업을 구축함에 있어 주로 사용되고, 대부분 석회암 또는 석탄과 다른 벌크 물질을 쌓아 올리는데 사용됩니다. 스택커의 캔틸레버는 버팀다리에 벨트 콘베어로부터 순환 가축 사육장의 철골 구조물 그리드 지붕을 통과하는 벨트 콘베어를 갖추고 있고 입력 재료가 스택커의 캔틸레버에 벨트 콘베어를 통하여 벨소리 원추형 적층화를 완료합니다 ; 레크레이마는 3개의 링크 프로세스를 통해 회수하는 업무를 완료합니다 : 여행 시스템과 기중기 과폭 변동 시스템과 스크레이퍼 시스템. 스크레이퍼 레크레이마는 파일 이 경사를 따라 가운데 행 하에 원추형 메뚜기 안으로 재료를 긁어 모으고, 진동 피더와 지하 벨트 콘베어를 통하여 재료를 출력합니다.

특징

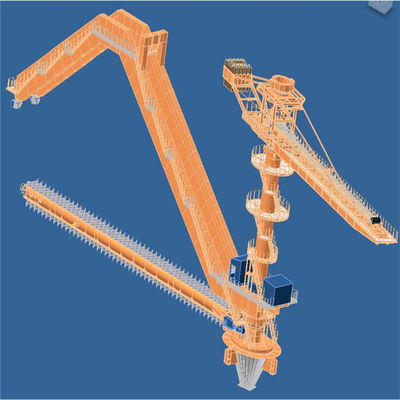

순환 스택커와 레크레이마의 주성분

1. 적층 철골 구조물, 캔틸레버 벨트 콘베어

캔틸레버 스택커는 가운데 행을 센터로 간주합니다, 한쪽 끝이 캔틸레버 철골 구조물과 벨트 콘베어이고 다른 방향의 발단이 평형추 박스입니다. 중앙 적층 진흙 부분은 태도를 비틀음으로써 가운데 행으로 연결되고 스택커가 가운데 행 위의 기어와 슬유잉 운전사에 날개를 메싱함으로써 회전할 수 있습니다. 순환 가축 사육장에 들어가는 재료는 캔틸레버 벨트 콘베어의 선두에서 언로딩되고, 직접적으로 가축 사육장에 쌓았습니다. 그것이 고리 모양 파일 안으로 쌓일 때까지 스택커는 경사 적층화를 위한 특정한 각에서 회전합니다.

캔틸레버 스택커의 두가지 주요 구조적 유형이 있다고 고정형과 캔틸레버 기중기 과폭 변동 유형이 외팔보로 받쳐집니다.

스택커의 두 유형의 비교 :

2. 순환 스택커와 레크레이마의 기둥 왕과 선회 장치

스택커 레크레이마의 킹 기둥은 순환 가축 사육장의 중심에 위치합니다. 그것은 스택커 레크레이마의 중요한 구성 요소입니다. 그것은 주성분과 입력 버팀다리의 로드를 지닐 뿐만 아니라 성분의 설치 센터입니다. 그러므로, 그것의 제조업과 설치 과정 요구는 매우 높습니다. 그것은 원통 형상으로 롤링된 강철판으로 만들어지고, 용접되었고, 모였습니다. 실용 신안은 적층 철골 구조물과 적층 회전부를 위한 롤링 베어링과 다양한 장비 성분을 연결시키는 케이블 끌기를 구비합니다


3. 받침대 스택커

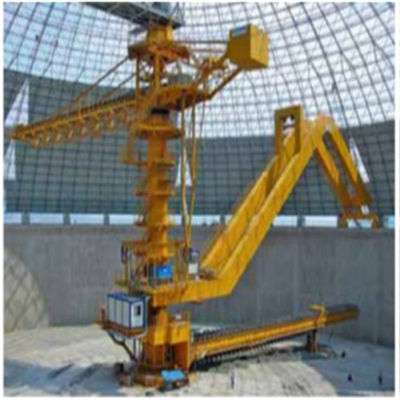

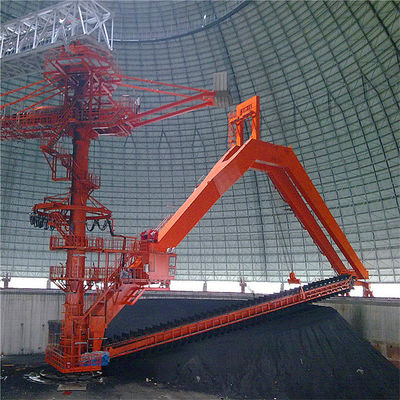

받침대 스크레이퍼 레크레이마는 주로 받침대, 이동 메커니즘, 회수하는 기중기 과폭 변동 메커니즘과 스크레이퍼 레크레이마로 구성됩니다. 받침대는 회전과 기중기 과폭 변동과 스크레이퍼 레크레이마의 로드 서포트의 주성분입니다. 스크레이퍼 레크레이마는 받침대에 따라 설정됩니다. 기중기 과폭 변동 메커니즘은 기계적 윈치형을 채택하고 받침대의 한쪽 끝이 롤러베어링에 의해 가운데 행으로 연결됩니다, 다른 방향의 발단이 가축 사육장 옹벽의 상부 위의 원형 트랙에 대해 지지되고 레크레이마의 회전이 원형 트랙 위의 이동 휠에 의해 가동됩니다. 받침대 레크레이마는 강한 구조를 가지고 대부분의 무게의 받침대가 의미 심장하게 가운데 행의 응력 상태를 향상시키는 옹벽에 의해 태어나고, 작전을 더 믿을 만하게 합니다.


4. 레크레이마 기중기 과폭 변동 메커니즘 :
기중기 과폭 변동 메커니즘은 구동 장치, 원통 요소, 두배 철연선으로 구성되고, 전기적 검출과 제어 시스템을 던지고 있습니다. 스크레이퍼 레크레이마의 를링 작동은 층이 진 회수의 목적을 달성하기 위해, 포석 메커니즘을 통하여 완료됩니다.
The luffing mechanism uses double steel wire rope single winding, and the balance mechanism is adopted at the intersection of the two steel wire ropes to ensure that the stress of the left and right steel wire ropes is balanced and the work is safer.
기중기 과폭 변동 메커니즘의 구동 장치는 그 회수하는 양 변화를 제어하기 위해, 정확하게 진폭 변화량을 제어하기 위해 기계적으로 주파수 변환과 속도 조정률에 의해 가동됩니다. 포석 메커니즘, 구동 장치의 안전을과 정확하고 믿을 만한 위치설정을 보장하는 것 두배 제동 장치를 도입합니다

5. 스크레이퍼 레크레이마

(1) 스크레이퍼 레크레이마는 롤러 체인을 운전하기 위해 필름의 구멍이 걸리는 톱니바퀴를 채택하고 그리고 나서 롤러 체인이 교정하기 위한 스크레이퍼를 운전합니다. 이 방법은 큰 견인과 작은 선형저항과 내구성을 가지고 있습니다. 그것은 회수와 운송을 통합하는 회수하는 방법입니다.
(2) 스크레이퍼는 두배 연쇄 메카니즘위에 고정되고 필름의 구멍이 걸리는 톱니바퀴가 원형 이동을 위한 후방에 모터에 의해 가동됩니다. 스크레이퍼는 왕 칼럼의 하부에 있는 원추형 메뚜기 안으로 스택커의 하부에 소재를 긁어 모읍니다.


6. 유압 시스템

스택커 레크레이마의 유압 시스템은 유압 시스템을 바람 불어오는 쪽으로 돌리는 스택커와 유압 시스템을 팽팽하게 하는 스크레이퍼 체인과 유압 시스템을 팽팽하게 하는 벨트 콘베어 설명서를 주로 포함합니다
기중기 과폭 변동 유압 시스템 제어는 주펌프 모터부와 제어 밸브 유닛, 유압원통, 오일 탱크 국회, 수력 부속물과 수력 송유관으로 구성됩니다. 기중기 과폭 변동 실린더의 송유관은 도관 파열 안전판과 안전판 그룹을 갖추고 있습니다.
팽팽하게 만드는 실린더 제어 유압 시스템은 펌프 모터류와 컨트롤 밸브 그룹, 축적자, 유압원통, 오일 탱크 국회, 수력 부속물과 수력 송유관으로 구성됩니다. 팽팽하게 만드는 실린더의 긴장은 상응하는 압력 감소 밸브에 의해 조정될 수 있습니다.

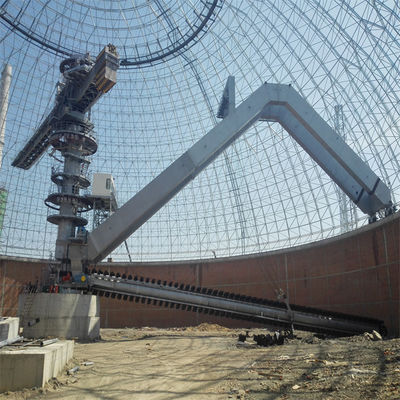

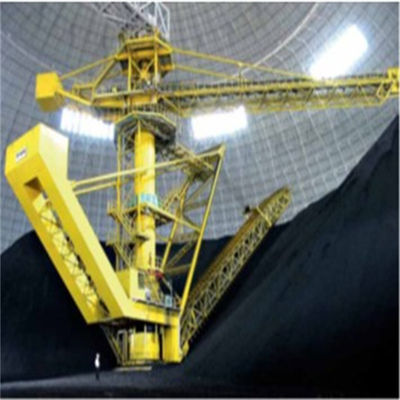

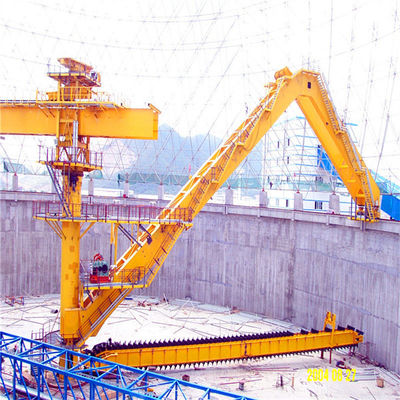

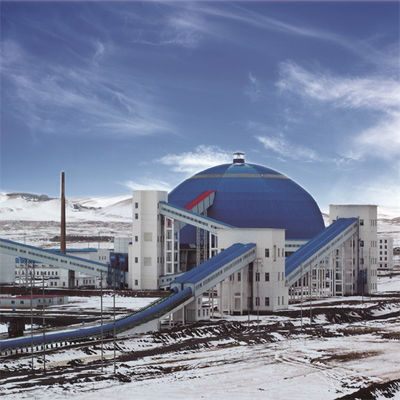

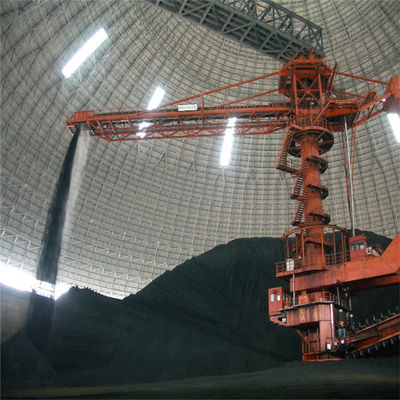

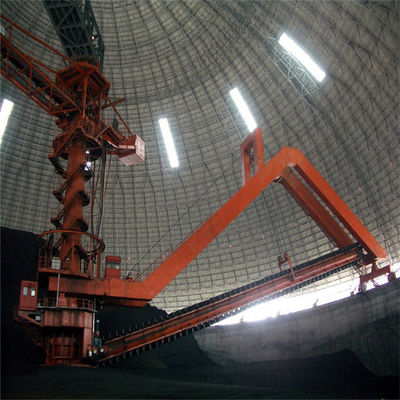

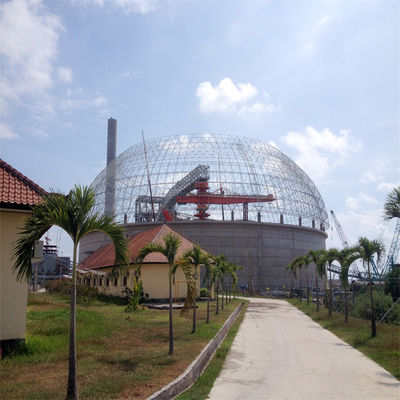

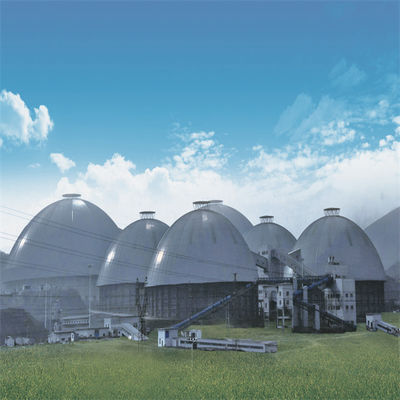

어플리케이션

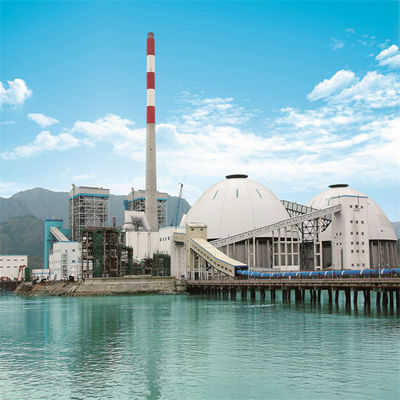

Case1

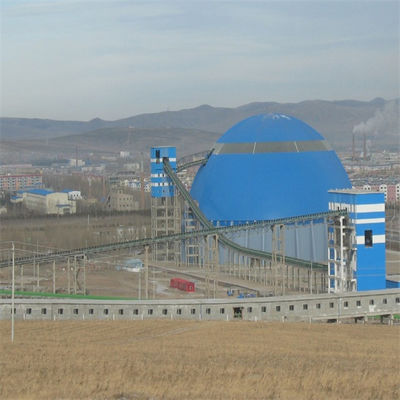

Case2
