순환 가축 사육장 적층화와 석탄 화력 발전소를 위한 회수 시스템

제품 설명

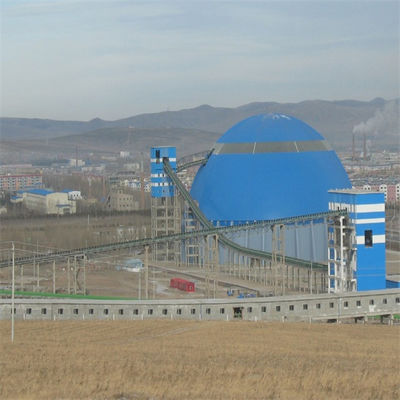

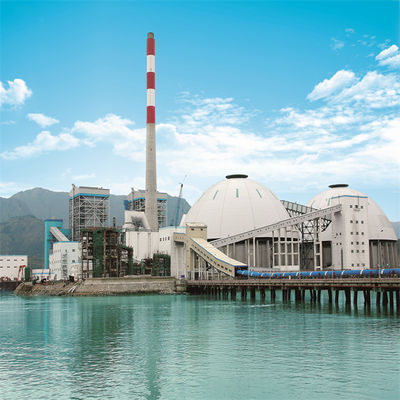

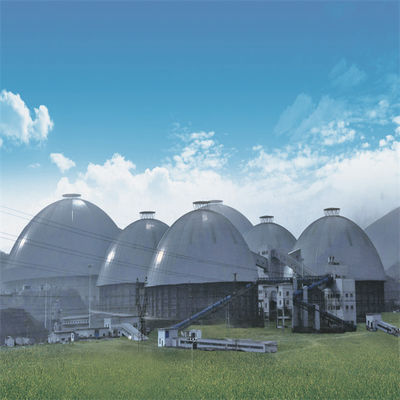

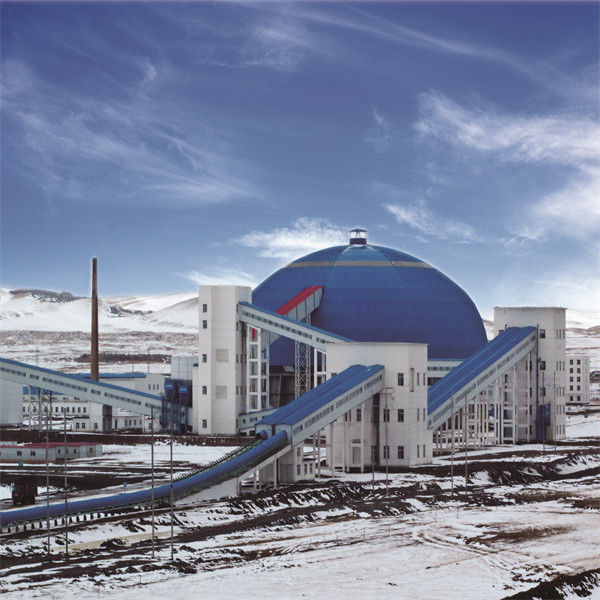

순환 가축 사육장 적층화와 화력발전소를 위한 회수 시스템



도입

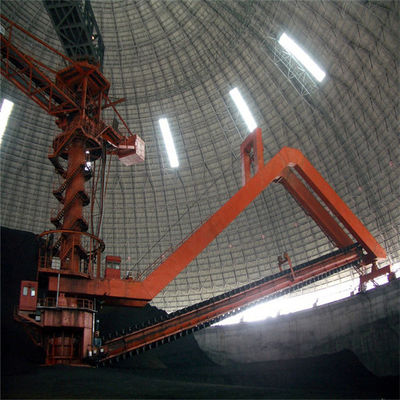

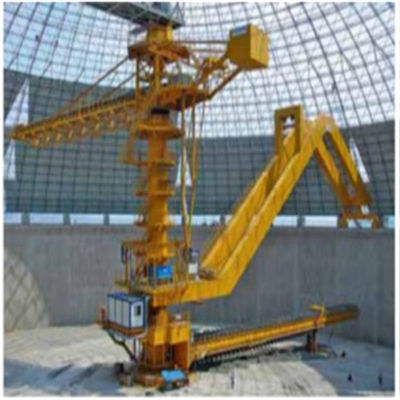

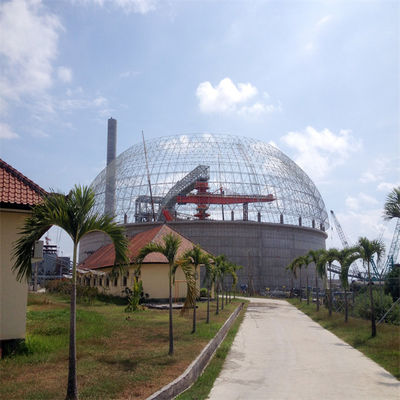

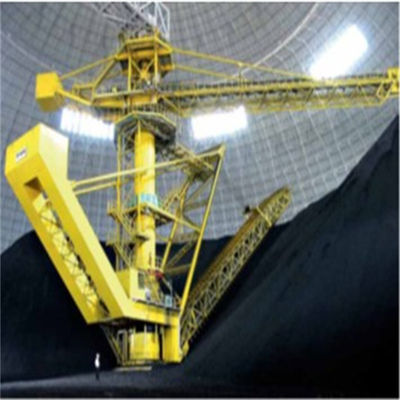

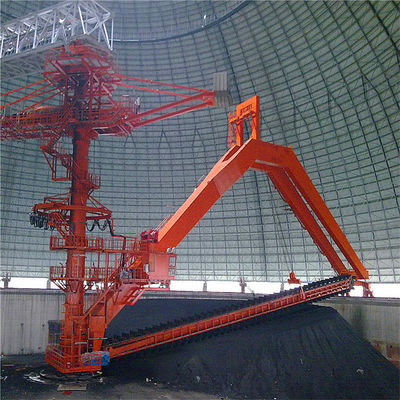

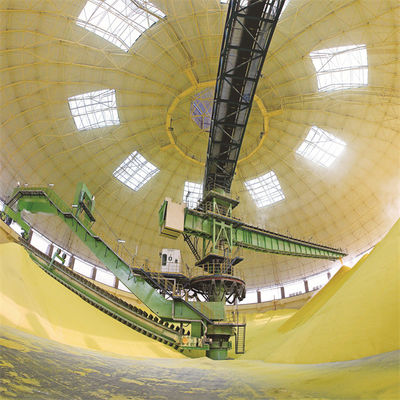

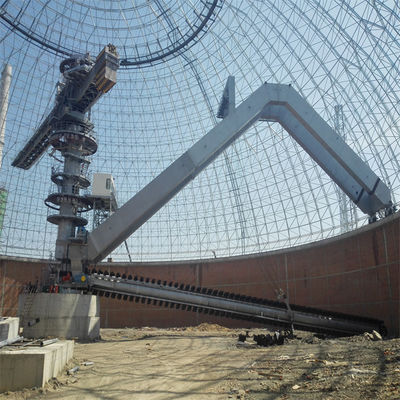

순환 받침대 스크레이퍼 스택커와 레크레이마는 물질과 석탄, 야금학, 전력, 항구와 다른 산업을 구축함에 있어 주로 사용되고, 대부분 석회암 또는 석탄과 다른 벌크 물질을 쌓아 올리는데 사용됩니다. 스택커의 캔틸레버는 버팀다리에 벨트 콘베어로부터 순환 가축 사육장의 철골 구조물 그리드 지붕을 통과하는 벨트 콘베어를 갖추고 있고 입력 재료가 스택커의 캔틸레버에 벨트 콘베어를 통하여 벨소리 원추형 적층화를 완료합니다 ; 레크레이마는 3개의 링크 프로세스를 통해 회수하는 업무를 완료합니다 : 여행 시스템과 기중기 과폭 변동 시스템과 스크레이퍼 시스템. 스크레이퍼 레크레이마는 파일 이 경사를 따라 가운데 행 하에 원추형 메뚜기 안으로 재료를 긁어 모으고, 진동 피더와 지하 벨트 콘베어를 통하여 재료를 출력합니다.































특징



프로젝트	적층되고 회수하는 장비
그림	헴펠
색	사용자에 의해
능력	1800 t/h
캐릭터	과중한 업무
장점	저보수
혜택	저비용
애플리케이션	석탄 처리

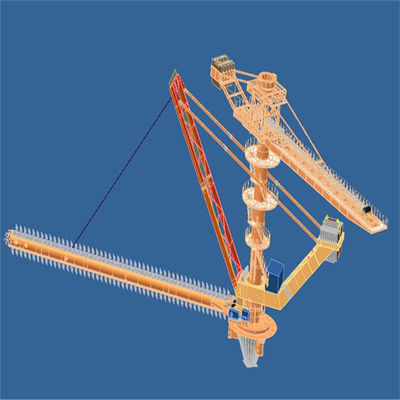

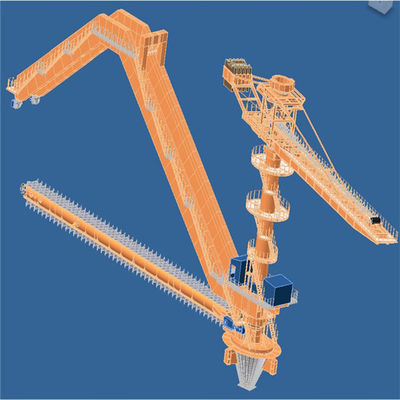

순환 스택커와 레크레이마의 주성분



1. 적층 철골 구조물, 캔틸레버 벨트 콘베어

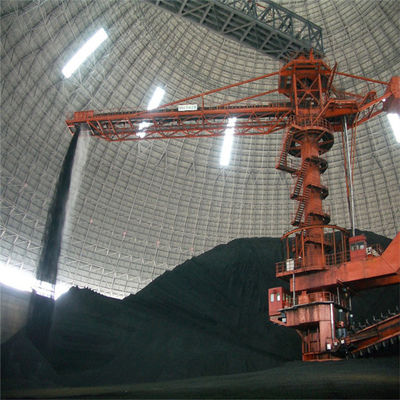

캔틸레버 스택커는 가운데 행을 센터로 간주합니다, 한쪽 끝이 캔틸레버 철골 구조물과 벨트 콘베어이고 다른 방향의 발단이 평형추 박스입니다. 중앙 적층 진흙 부분은 태도를 비틀음으로써 가운데 행으로 연결되고 스택커가 가운데 행 위의 기어와 슬유잉 운전사에 날개를 메싱함으로써 회전할 수 있습니다. 순환 가축 사육장에 들어가는 재료는 캔틸레버 벨트 콘베어의 선두에서 언로딩되고, 직접적으로 가축 사육장에 쌓았습니다. 그것이 고리 모양 파일 안으로 쌓일 때까지 스택커는 경사 적층화를 위한 특정한 각에서 회전합니다.

캔틸레버 스택커의 두가지 주요 구조적 유형이 있다고 고정형과 캔틸레버 기중기 과폭 변동 유형이 외팔보로 받쳐집니다.

스택커의 두 유형의 비교 :

(1) 고정된 스택커의 장점은 단순 구조와 저비용입니다. 단점은 스택커의 하부가 쌓이지 않거나 물질 더미가 낮을 때, 차이가 거대하다는 것이고 가축 사육장에서 먼지가 더 심각합니다 (스프레이 시스템에도 불구하고).

(2) 를링 스택커는 캔틸레버를 올리거나 낮추기 위해 유압 실린더를 사용합니다. 그것의 장점은 캔틸레버가 소재 드롭을 감소시키고 재 비행을 회피하기 위해 적층 높이에 따라 위 아래로 오를 수 있다는 것 입니다. 또한 그것은 가운데 행의 높이를 감소시키고 비용을 줄일 수 있습니다. 단점은 구조가 더 복잡하다는 것입니다.



























































2. 순환 스택커와 레크레이마의 기둥 왕과 선회 장치



(1) 스택커 레크레이마의 킹 기둥은 순환 가축 사육장의 중심에 위치합니다. 그것은 스택커 레크레이마의 중요한 구성 요소입니다. 그것은 주성분과 입력 버팀다리의 로드를 지닐 뿐만 아니라 성분의 설치 센터입니다. 그러므로, 그것의 제조업과 설치 과정 요구는 매우 높습니다. 그것은 원통 형상으로 롤링된 강철판으로 만들어지고, 용접되었고, 모였습니다. 실용 신안은 적층 철골 구조물과 적층 회전부를 위한 롤링 베어링과 다양한 장비 성분을 연결시키는 케이블 끌기를 구비합니다
(2) 국왕 기둥의 고위는 적층 회전부이며, 그것의 상부가 회전식 베어링을 통하여 순환 가축 사육장에 들어가는 벨트 콘베어 버팀다리로 연결되고, 버팀다리 하중을 위해 지지점의 역할을 하고 하부가 회전식 베어링을 통하여 중앙 열로 연결됩니다.
(3) 슬유잉 베어링 장치가 큰 수직력과 수평 힘과 모멘트 전복을 지닐 수 있게 하기 위해, 선회 베어링 지지 방식은 채택됩니다. 회전식 베어링은 먼지 방지용 커버에 의해 보호받습니다. 그것의 구조는 가혹한 작업 환경에 적응할 수 있고, 먼지 방지, 침수 방지, 연료 보급, 청정과 유지의 기능을 가지고 있습니다.



3. 레크레이마 기중기 과폭 변동 메커니즘 :
기중기 과폭 변동 메커니즘은 구동 장치, 원통 요소, 두배 철연선으로 구성되고, 전기적 검출과 제어 시스템을 던지고 있습니다. 스크레이퍼 레크레이마의 를링 작동은 층이 진 회수의 목적을 달성하기 위해, 포석 메커니즘을 통하여 완료됩니다.
The luffing mechanism uses double steel wire rope single winding, and the balance mechanism is adopted at the intersection of the two steel wire ropes to ensure that the stress of the left and right steel wire ropes is balanced and the work is safer.
기중기 과폭 변동 메커니즘의 구동 장치는 그 회수하는 양 변화를 제어하기 위해, 정확하게 진폭 변화량을 제어하기 위해 기계적으로 주파수 변환과 속도 조정률에 의해 가동됩니다. 포석 메커니즘, 구동 장치의 안전을과 정확하고 믿을 만한 위치설정을 보장하는 것 두배 제동 장치를 도입합니다



4. 유압 시스템

스택커 레크레이마의 유압 시스템은 유압 시스템을 바람 불어오는 쪽으로 돌리는 스택커와 유압 시스템을 팽팽하게 하는 스크레이퍼 체인과 유압 시스템을 팽팽하게 하는 벨트 콘베어 설명서를 주로 포함합니다
기중기 과폭 변동 유압 시스템 제어는 주펌프 모터부와 제어 밸브 유닛, 유압원통, 오일 탱크 국회, 수력 부속물과 수력 송유관으로 구성됩니다. 기중기 과폭 변동 실린더의 송유관은 도관 파열 안전판과 안전판 그룹을 갖추고 있습니다.
팽팽하게 만드는 실린더 제어 유압 시스템은 펌프 모터류와 컨트롤 밸브 그룹, 축적자, 유압원통, 오일 탱크 국회, 수력 부속물과 수력 송유관으로 구성됩니다. 팽팽하게 만드는 실린더의 긴장은 상응하는 압력 감소 밸브에 의해 조정될 수 있습니다.



5. 윤활계통

스택커 레크레이마의 집중 윤활 체계는 스택커 메커니즘, 레크레이마 메커니즘으로 구성되고 전달 스프로킷 기구 (짜맞춘 체인)과 열린 기어 메커니즘을 스크레이퍼합니다.
적층화 장치의 윤활 처리 핵심 : 상부 및 하부 슬유잉 큰 태도, 유압원통 힌지 지점, 적층화 암 힌지 지점과 드럼 베어링. 윤활 방법 : PLC 제어로, 자동 2중선 / 진보적 하이브리드 집중 윤활 체계.
회수하는 메커니즘의 윤활점 : 회수하는 팔, 이동 메커니즘, 기타 등등의 쌍도르래를 바람 불어오는 쪽으로 돌린 낮은 회전식 큰 태도.
윤활 방법 : PLC 제어로, 자동 2중선 / 진보적 하이브리드 집중 윤활 체계.
필름의 구멍이 걸리는 톱니바퀴를 운반하는 스크레이퍼의 오일 적하 윤활계통은 오일 탱크, 액체 수위 스위치, 전자 개폐기, 밸브를 규제하는 오일 적하와 주로 양쪽에 체인을 운반하는 스크레이퍼의 기름 윤활을 실현하는 송유관 부속물로 구성됩니다.
윤활 방법 : 주유와 조정할 수 있는 유 적하 양과 PLC 통제를 적하시키는 자동 석유
회전식 열린 기어 주유 방식 : 자동 유 적하 주유와 윤활량은 PLC에 의해 제어됩니다.

















































































6. 물 분무 먼지 제어 대상

스택커 레크레이마 위의 물 분무 먼지 제어 대상은 부스터 펌프와 송유관, 필터, 수동밸브, 전기 밸브, 체크 밸브, 자동 배수 밸브, 압력계, 유량계, 수면계와 분무 노즐 단체들로 구성됩니다.
노즐 반의 위치와 기능은 다음과 같습니다 :
팔 적층화 벨트 콘베어의 선두에서 더 낮은 메뚜기의 외부 주위에, 노즐 반은 스프레이에서 쌓임으로써 발생된 먼지를 제어하기 위해 포괄적 워터 커튼을 형성하기 위해 물을 뿌립니다.
2) 캔틸레버 적층화 벨트 콘베어의 재료 수용은 가이드 낙하 장치에서 둘러싸입니다. 닫힌 가이드 낙하 장치에서 먼지를 제어하기 위한 노즐 반 위의 스프레이 물.
3) 보조 스프레이 시스템 : 그것은 주로 두개의 멀리 있는 분무기로 구성되며, 그것이 스택커 레크레이마의 가운데 행에 설치됩니다. 보조 스태커 암의 책임자는 효과적으로 가축 사육장에서 재를 억누를 수 있습니다.
