3000t/H 능력 가축 사육장 스택커와 석탄 화력 발전소를 위한 레크레이마

제품 설명

800t/h 능력 가축 사육장 스택커와 석탄 화력 발전소를 위한 레크레이마

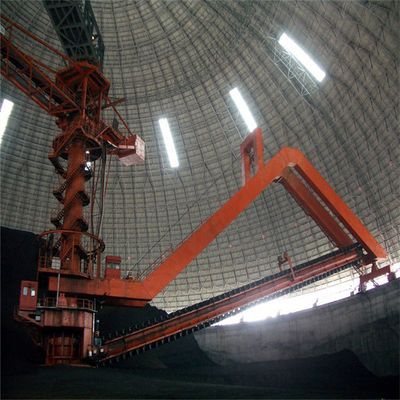

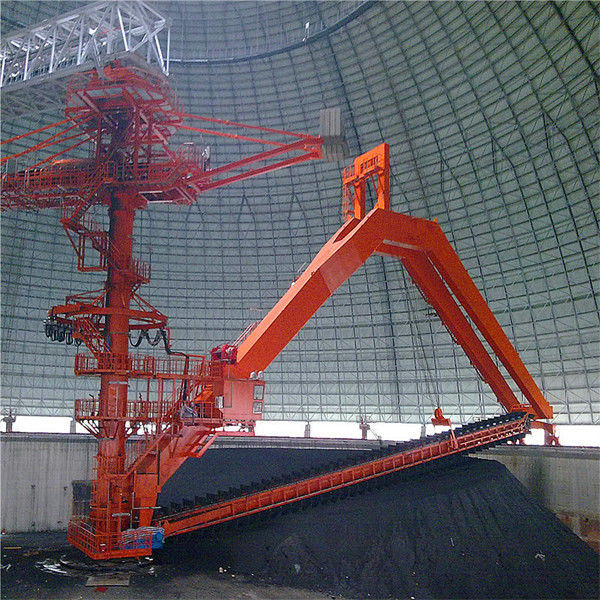

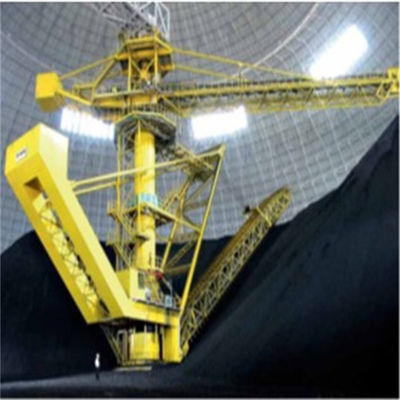

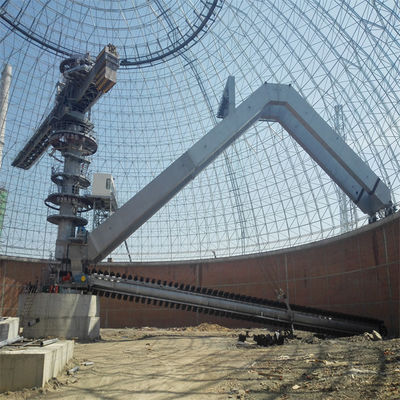

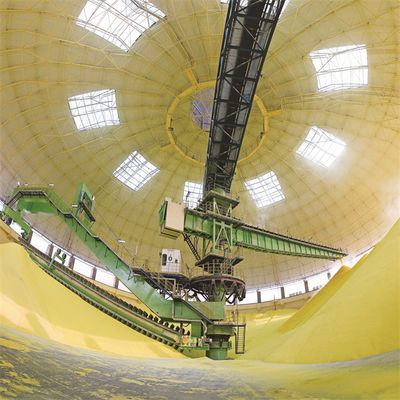

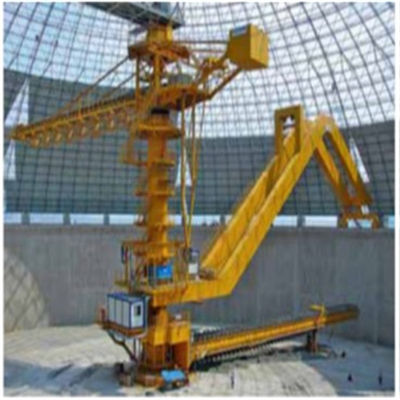

순환 갠트리 타입 스크레이퍼 스택커와 레크레이마는 물질, 석탄, 야금학, 전력, 항구와 다른 산업을 구축함에 있어 주로 사용되고, 대부분 석회암 또는 석탄과 다른 벌크 물질을 쌓아 올리는데 사용됩니다. 스택커의 캔틸레버는 버팀다리에 벨트 콘베어로부터 순환 가축 사육장의 철골 구조물 그리드 지붕을 통과하는 벨트 콘베어를 갖추고 있고 입력 재료가 스택커의 캔틸레버에 벨트 콘베어를 통하여 벨소리 원추형 적층화를 완료합니다 ; 레크레이마는 세 링크잉 과정을 통해 회수하는 업무를 완료합니다 : 여행 시스템, 기중기 과폭 변동 시스템과 스크레이퍼 시스템. 스크레이퍼 레크레이마는 파일 이 경사를 따라 가운데 행 하에 원추형 메뚜기 안으로 재료를 긁어 모으고, 진동 피더와 지하 벨트 콘베어를 통하여 재료를 출력합니다.































특징

제품	스택커와 레크레이마
그림	조툰
색	빨강
능력	800 t/h
캐릭터	과중한 업무
장점	견고한 설계
혜택	저보수
소재 취급	석탄 또는 석회암

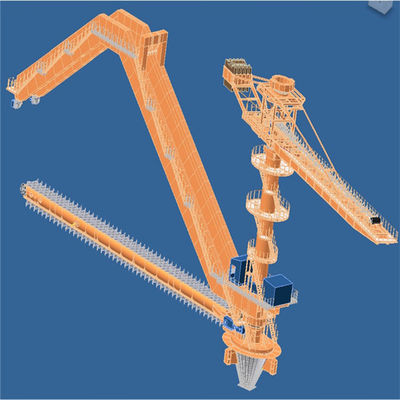

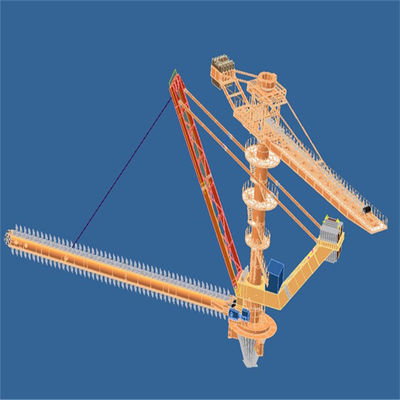

순환 스택커와 레크레이마의 주성분

1. 적층 철골 구조물, 캔틸레버 벨트 콘베어

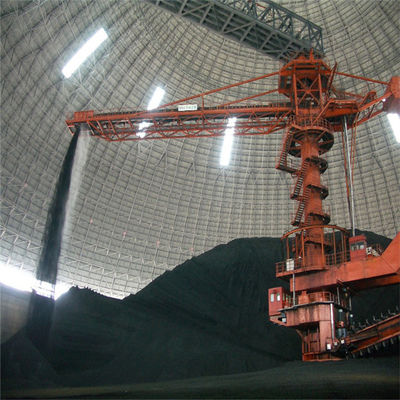

캔틸레버 스택커는 가운데 행을 센터로 간주합니다, 한쪽 끝이 캔틸레버 철골 구조물과 벨트 콘베어이고 다른 방향의 발단이 평형추 박스입니다. 중앙 적층 진흙 부분은 태도를 비틀음으로써 가운데 행으로 연결되고 스택커가 가운데 행 위의 기어와 슬유잉 운전사에 날개를 메싱함으로써 회전할 수 있습니다. 순환 가축 사육장에 들어가는 재료는 캔틸레버 벨트 콘베어의 선두에서 언로딩되고, 직접적으로 가축 사육장에 쌓았습니다. 그것이 고리 모양 파일 안으로 쌓일 때까지 스택커는 경사 적층화를 위한 특정한 각에서 회전합니다.

캔틸레버 스택커의 두가지 주요 구조적 유형이 있다고 고정형과 캔틸레버 기중기 과폭 변동 유형이 외팔보로 받쳐집니다.

스택커의 두 유형의 비교 :

(1) 고정된 스택커의 장점은 단순 구조와 저비용입니다. 단점은 스택커의 하부가 쌓이지 않거나 물질 더미가 낮을 때, 차이가 거대하다는 것이고 가축 사육장에서 먼지가 (스프레이 시스템에도 불구하고) 더 심각합니다.

(2) 캔틸레버를 올리거나 낮추기 위해 유압 실린더를 사용하는 를링 스택커 . 그것의 장점은 캔틸레버가 소재 드롭을 감소시키고 재 비행을 회피하기 위해 적층 높이에 따라 위 아래로 오를 수 있다는 것 입니다. 또한 그것은 가운데 행의 높이를 감소시키고 비용을 줄일 수 있습니다. 단점은 구조가 더 복잡하다는 것입니다.































2.순환 스택커와 레크레이마의 기둥 왕과 선회 장치

(1) 스택커 레크레이마의 킹 기둥은 순환 가축 사육장의 중심에 위치합니다. 그것은 스택커 레크레이마의 중요한 구성 요소입니다. 그것은 또한 주성분과 입력 버팀다리의 로드를 지닐 뿐만 아니라, 성분의 설치 센터입니다. 그러므로, 그것의 제조업과 설치 과정 요구는 매우 높습니다. 그것은 원통 형상으로 롤링된 강철판으로 만들어지고, 용접되었고, 모였습니다. 실용 신안은 적층 철골 구조물, 적층 회전부를 위한 롤링 베어링과 다양한 장비 성분을 연결시키는 케이블 끌기를 구비합니다
(2) 국왕 기둥의 고위는 적층 회전부이며, 그것의 상부가 회전식 베어링을 통하여 순환 가축 사육장에 들어가는 벨트 콘베어 버팀다리로 연결되고, 버팀다리 하중을 위해 지지점의 역할을 하고 하부가 회전식 베어링을 통하여 중앙 열로 연결됩니다.
큰 수직력, 수평 힘 그리고 모멘트 전복 선회 베어링 지지 방식을 지니기 위한 슬유잉 베어링 장치를 가능하게 할 (3)는 채택됩니다. 회전식 베어링은 먼지 방지용 커버에 의해 보호받습니다. 그것의 구조는 가혹한 작업 환경에 적응할 수 있고, 먼지 방지, 침수 방지, 연료 보급, 청정과 유지의 기능을 가지고 있습니다.































































3.받침대 스택커

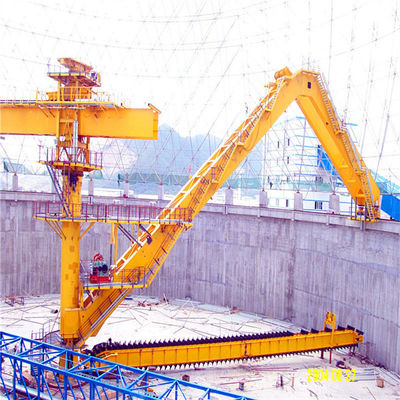

받침대 스크레이퍼 레크레이마는 주로 받침대, 이동 메커니즘, 회수하는 기중기 과폭 변동 메커니즘과 스크레이퍼 레크레이마로 구성됩니다. 받침대는 회전, 기중기 과폭 변동의 주성분이고 스크레이퍼 레크레이마의 로드 서포트입니다. 스크레이퍼 레크레이마는 받침대에 따라 설정됩니다. 기중기 과폭 변동 메커니즘은 메커니컬 윈치 식을 채택하고 받침대의 한쪽 끝이 롤러베어링에 의해 가운데 행으로 연결됩니다, 다른 방향의 발단이 가축 사육장 옹벽의 상부 위의 원형 트랙에 대해 지지되고 레크레이마의 회전이 원형 트랙 위의 이동 휠에 의해 가동됩니다. 받침대 레크레이마는 강한 구조를 가지고 대부분의 무게의 받침대가 의미 심장하게 가운데 행의 응력 상태를 향상시키는 옹벽에 의해 태어나고, 작전을 더 믿을 만하게 합니다 .
전기적 검출과 제어 시스템과 윤활계통을 여행하면서, 이동 메커니즘은 차륜군을 운전하여의 구성됩니다. 가장 불리한 조건 하에 변동 받침대의 양방향 운동을 위한 조건을 고려해서 2개의 이동 휠은 주행륜으로서 사용됩니다. 차륜은 기계적으로 가변 주파수 속도 조정률에 의해 가동됩니다. 주행 속도와 비 일하는 주행 속도로 (순환 스택커 레크레이마의 정상적이고 안전한 작전을 보증하기 위해, 즉 주행 속도와 비 일하는 주행 속도로 일하면서, 현장 작동 조건에 따라 각각 느리고 고속에서 설정하세요) 일하는 스텝리스 속도 조정률. 받침대의 스트레스가 합리적이고 받침대 하에 각각 차륜군에서의 바퀴 압력이 똑같은 것 이라는 것을 보증하기 위해, 받침대는 2 차륜군으로 결정되고 각각 경첩 지점이 사프트형을 통하여 채택합니다. 게다가 조인트 베어링은 받침대가 자동적으로 그 트랙 변화에 적응할 수 있다는 것을 보증하기 위해 받침대와 걸어다니는 구조 사이의 연결에 사용됩니다. 이동 메커니즘의 각각 지지 베어링과 힌지축의 주유는 그리스 센트럴라이즈드 루브리케이션을 채택합니다.















































































4.레크레이마 기중기 과폭 변동 메커니즘 :
기중기 과폭 변동 메커니즘은 장치, 원통 요소, 두배 철연선과 전기적 검출과 제어 시스템을 던지는 것 운전하여의 구성됩니다. 스크레이퍼 레크레이마의 를링 작동은 층이 진 회수의 목적을 달성하기 위해, 포석 메커니즘을 통하여 완료됩니다.
2 강선의 교차로가 좌우 철연선의 스트레스가 균형적이고 일이 더 안전하다는 것을 보증하기 위해 밧줄로 묶는 메커니즘이 채택되는 두배 철연선 단일 와인딩을 사용하는 기중기 과폭 변동 메커니즘과 균형.
기중기 과폭 변동 메커니즘의 구동 장치는 그 회수하는 양 변화를 제어하기 위해, 정확하게 진폭 변화량을 제어하기 위해 기계적으로 주파수 변환과 속도 조정률에 의해 가동됩니다. 포석 메커니즘, 구동 장치의 안전을과 정확하고 믿을 만한 위치설정을 보장하기 위해 두배 제동 장치를 도입합니다
