|
상세 정보 |
|||
| 제품: | 스틸휠 | 재료: | 고급 품질 철강 |
|---|---|---|---|
| 절차: | 선반 절삭법 | 열처리 프로세스: | 급랭과 템퍼링과 급랭 |
| 비용: | 저비용 | 장점: | 고성능 |
| 하이 라이트: | 스틸휠을 기계화하는 과중한 업무 CNC,기계가공을 뚫고 분쇄하는 큰 부분,CL60 스틸휠 큰 부분 기계가공 |
||
제품 설명

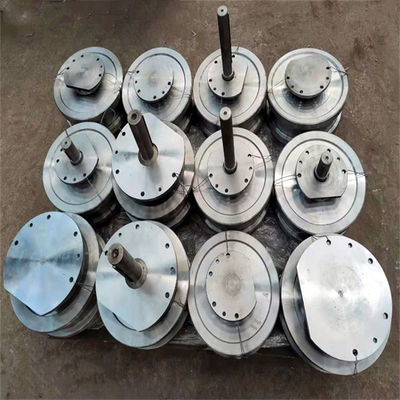

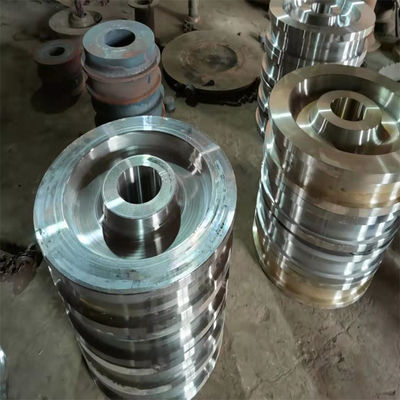

휠을 조종하는 처리와 스틸휠의 제작과 휠
1. 물질은 CL60이고 그것의 녹는 화학조성이 TB / t2817의 조항에 따를 것입니다. 휠의 열처리 상태는 위조한 후 전체적으로 조질 처리이고 페달과 림이 템퍼링된 퀀칭된 + 입니다. 뱃치 원칙은 똑같은 용융로 번호, 똑같은 모델과 똑같은 열처리 상태와 휠입니다. 페달과 둘레면부의 경도 값은 300 ~ 380hb라는 것 요구되고, 견고성이 단계에 배포되고, 페달 아래에 있는 20 밀리미터에 있는 견고성이 260hb보다 못하진 않습니다. 열처리 뒤에, 각각 바퀴의 표면 강도는 양쪽 당들에 의해 확인된 그림 요구조건을 충족시키기 위해 한결같게 페달에 삼로에 시험될 것입니다.
2. 휠은 JB / t5000.8-2007을 위한 상응하는 요구조건과 위조의 품질 등급이 등급 III이라는 것을 만날 위조라는 것 요구됩니다. 위조는 있을 것이고 제품 품질에 영향을 미칠 수 있는 결함, 오목, 조인트와 다른 어떤 결함과 같은 표면 흠로 부터 벗어납니다.
3. 휠은 결함이 없고, 페달과 림이 서비스 성능에 영향을 미치는 결점이 없고, 결점이 용접에 의해 수리되지 않을 것입니다.
4. 제품 품질을 보증하기 위해, 100% 으뜸음 NDT는 전체 휠을 위해 수행될 것이고 100% MT 검역이 답면과 림을 위해 수행될 것입니다. 손상 검출법과 결과는 JB / t5000.15-2007을 위한 등급 II 품질 요구 사항을 충족시킬 것입니다.
5. 원료 테스트바을 판단하는 작업 검사는 원료의 각각 노를 위해 수행될 것이고 테스트 결과가 표 1에서 조항에 따를 것입니다.
표 1
| 스트레칭 | 공격 | |||
|
레 (N/mm2) |
르텀 (N/mm2) |
A5 (%) |
Ｚ (%) |
KU2(J) (+20C, 홈 depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | 평균 value≥16 |
| d0 = 10 밀리미터와 l0 = 50 밀리미터와 정상 온도 당김 시편은 사용될 것입니다 | u-형태 2 밀리미터 요홈 깊이 정상 온도 충격 시험편은 채택됩니다 | |||
| 검사 방법 GB / Ｔ 228 | 검사 방법 GB / Ｔ 229 | |||
| 개재물 형태 | 좋은 시스템 | 조잡한 시스템 |
| A | ≤2.5 | ≤1.5 |
| 비 | ≤3.0 | ≤2.0 |
| Ｃ | ≤2.5 | ≤2.0 |
| Ｄ | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
