|
상세 정보 |
|||
| 특징: | 강한 전도성 | 사용 시간: | 긴 내구성 |
|---|---|---|---|
| 서피스: | 평면 | 힘: | 높은 의학적 장점 |
| 캐릭터: | 강한 물관리 능력 | 전도성: | 강한 전도성 |
| 하이 라이트: | GDL,가스 확산층,카본 페이퍼 |
||
제품 설명
SSI-GH는 가스 확산층을 생산하기 위해 롤-투-롤법을 사용하기 위해 중국에 첫번째입니다. 요즈음, 제품의 최대 너비는 자동적 생산을 위해 더 적당한 1.2m에 도달할 수 있습니다.제품은 높은 내구성을 위해 더 강한 전기 전도율, 강한 물관리 능력, 우수한 통기성, 높은 의학적 장점, 적절한 강성과 유연성, 초박막형의 이점 하에 우수한 화확적 안정성과 열 안정성, 구조적이 단단하고 균형적인 표면을 가지고 있습니다. 우리는 전 과정 제조를 실현되게 하고 원지 탄소 논문 가스 확산층으로부터, 그리고 동시에 온라인 프로세스 품질관리가 더 좋은 상품 일관성을 가지고 있고 약간의 제품의 성능 지표가 국제적 고급 레벨을 도달하게 합니다. 요즈음, 우리는 PEM 물 전기 분해 수소 생산 전해조의 풍랭식 수소 연료 전지, 액체 냉각된 수소 연료 전지와 음극에 적합한 가스 확산 층 생성물에 착수했습니다.
냉각된 수소 연료 전지를 위한 가스 방산 계층형
|
항목 |
매개 변수
|
연료 전지 로 모델 선택 | |||
| GDL-S-16 | GDL-S-18 | GDL-S-20 | GDL-S-22 | ||
|
1 |
Thickness(um)@50KPa |
160±20 |
180±20 |
200±20 |
220±20 |
|
Thickness(um)@1Mpa |
125±20 |
150±20 |
160±20 |
170±20 |
|
|
2 |
Resistance(mΩocm2)@1Mpa |
≤9 |
≤10 |
≤11 |
≤12 |
|
3 |
표면 density(g/m2) |
55±5 |
58±5 |
60±5 |
65±5 |
|
4 |
인장 강도 MD(MPa) |
≥10 |
≥10 |
≥8 |
≥8 |
|
인장 강도 TD(MPa) |
≥6 |
≥6 |
≥5 |
≥5 |
|
|
5 |
에어 유량 (m3/(m2h) @0.1bar |
≥800 |
≥800 |
≥800 |
≥800 |
|
6 |
Polarisability(V)*@1500mA/cm2 |
≥0.65 |
≥0.65 |
≥0.65 |
≥0.65 |
|
Polarisability(V)*@2000mA/cm2 |
≥0.60 |
≥0.60 |
≥0.60 |
≥0.60 |
|
|
7 |
접촉각 |
≥150' |
≥150' |
≥150' |
≥150' |
|
8 |
강성 MD |
≥5.0 |
≥5.0 |
≥10.0 |
≥10.0 |
|
강성 TD
|
≥2.5 |
≥2.5 |
≥5.0 |
≥5.0 |
|
연료 전지 차량 시스템 통합, 전지 스택, 연료 전지 모듈에 연료를 공급하기 위해 적용됩니다.
전해조를 위한 GDL 선택 테이블
|
항목 |
매개 변수
|
전해조 로 모델 선택 | ||
| GDL-D-24 | GDB-D-22F | GDB-D-22 | ||
|
1 |
Thickness(um)@50KPa |
240±20 |
220±20 |
220±20 |
|
Thickness(um)@1Mpa |
210±15 |
180±15 |
180±15 |
|
|
2 |
Resistance(mΩocm2)@1Mpa |
≤9 |
≤9 |
≤9 |
|
3 |
표면 밀도 (g/m2) |
100±5 |
85±5 |
85±5 |
|
4 |
인장 강도 MD(MPa) |
≥9 |
≥9 |
≥9 |
|
인장 강도 TD(MPa) |
≥6 |
≥6 |
≥6 |
|
|
5 |
에어 유량 (m3/(m2h) @0.1bar |
≥800 |
≥800 |
≥800 |
|
7 |
접촉각 (MPL 옆) MPL |
≥140' |
/ |
/ |
|
접촉각 (탄소 페이퍼 측면) |
≥120' |
≥120' |
≤90' |
|
|
8 |
강성 MD |
≥11 |
≥11 |
≥11 |
|
강성 TD
|
≥6 |
≥6 |
≥6 |
|
수소 이온 교환막 (PEM) 전기분해의 물 수소 생산 장치에 적용되세요.
풍랭식 수소 연료 전지를 위한 GDL 선택 테이블
|
항목 |
매개 변수
|
aerospace&power 스테이션 로 모델 선택 | |
| GDL-F-20 | GDL-F-22 | ||
|
1 |
Thickness(um)@50KPa |
200±20 |
220±20 |
|
Thickness(um)@1Mpa |
150±15 |
165±15 |
|
|
2 |
Resistance(mΩocm2)@1Mpa |
≤8.5 |
≤9 |
|
3 |
표면 밀도 (g/m2) |
60±5 |
65±5 |
|
4 |
인장 강도 MD(MPa) |
≥8 |
≥8 |
|
인장 강도 TD(MPa) |
≥5 |
≥5 |
|
|
5 |
통기도 (m3/(m2h)@0.1bar |
≥900 |
≥900 |
|
7 |
접촉각 (MPL 옆)(MPL) |
≥140' |
≥140' |
|
접촉각 (탄소 페이퍼 측면) |
≥120' |
≥120' |
|
|
8 |
강성 MD |
≥10 |
≥10 |
|
강성 TD
|
≥5 |
≥5 |
|
다음에 적용되세요 :
수소 무인 항공기 ;수소 자전거 ;휴대용 전력.
| 도시 클러스터 | GDL 연 생산량 | GDL 폭 |
| 센즈헨 | 10만 평방미터 | 400 밀리미터 |
| 톈진 | 100만 평방미터 | 최대 너비는 우리의 고객들의 요구에 따라서, 1.2m에 도달할 수 있습니다. |
특징
강한 전도성
강한 물관리 능력
우수한 통기성
높은 의학적 장점
긴 내구성
평활 표면

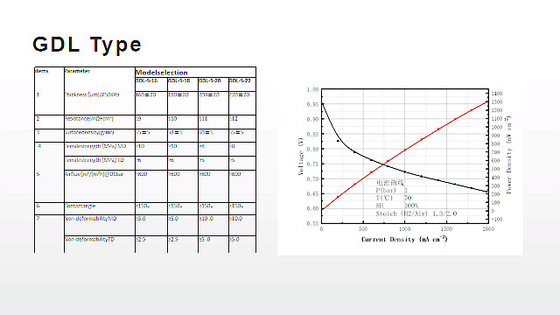

연료 전지를 위한 GDL의 성과가 대량 생산 뱃치로 측정됩니다 :0.655 V@2000 mA/cm2
