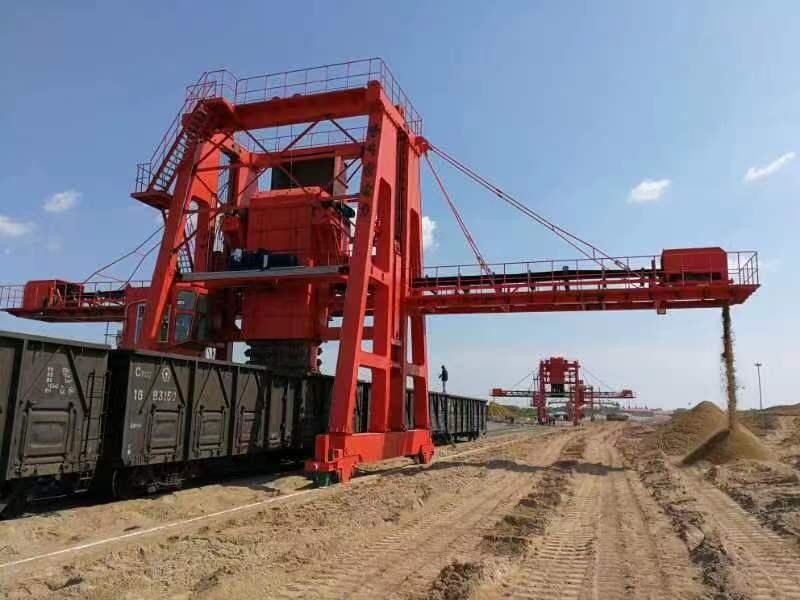

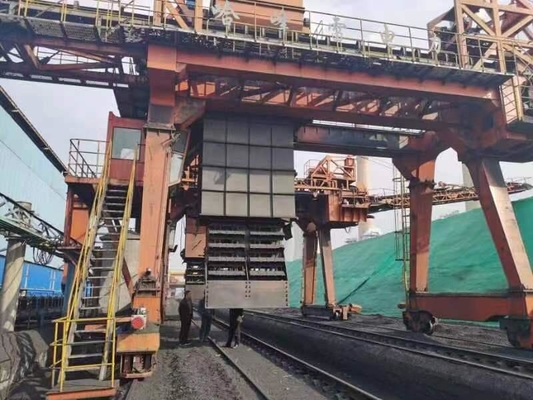

전력회사 크기 화물 운반 설비 석회암 체인 버킷 언로더

제품 설명

전력회사 석회암 체인 버킷 언로더

1. 도입

버킷 티핑 메커니즘은 이중 열, 싱글 드라이브 체인 버킷 메커니즘이고 체인이 203 밀리미터의 피치와 군사 탱크 체인입니다. 버킷본체는 내마모재 nm400으로 만들어지고 원래 강품질 검사 보고서가 상품을 갖출 것입니다. 체인 버킷 메커니즘 이 담긴 배면 전극은 설치되고 하단부가 스크레이퍼 세정 장치를 갖추고 있습니다. 스크레이퍼는 30 밀리미터 두께와 800 밀리미터 넓이고, 양쪽에 Ｓ 플레이트로 연결됩니다. 카트의 빠른 작동을 통하여, 카트는 청소될 수 있고 나이프 날이 카트를 긁는 것으로부터 보호받을 수 있습니다. 세정 속도는 99%보다 더 큽니다. 트렁크에서 잔존 수량이 1 톤 이하이라는 것을 보증하세요. 체인 버킷의 올림 높이는 현재 60t/70t 표준 왜건에 따라 설계되고 정적인 위치가 전체 열차 왜건의 도입에 영향을 미치지 않을 것입니다.

윈치 메커니즘을 바람 불어오는 쪽으로 돌리기

기중기 과폭 변동 윈치 메커니즘의 작곡과 편곡. 윈치는 중앙에 위치합니다. 안전과 신뢰성을 보장하기 위해 모니터링하는 비디오와 일부 중에서 선택과 계산은 GB/t3811에서 해당 조항에 따릅니다.

기중기 과폭 변동 메커니즘은 모터, 디스크 또는 차륜브레이크, 결합, 단단한 이빨 환원제, 드럼 장치, 상위 풀리 장치, 기타 등등으로 구성됩니다. 단일 모터, 한 개의 환원제, 단일 드럼과 두배 브레이크의 구조 형태는 채택됩니다.

양쪽 호이스팅을 위한 제한과 극단적인 입장에 낮아지는 것 입니다.

드럼은 Q345B로 만들어지고, 용접되고 형성되고, 짧은 축 구조를 가집니다. 드럼이 부문에 용접될 때, 완곡한 버트 접합은 100% 초음파 탐상의 대상일 것입니다. 열처리는 스트레스를 제거하기 위해 용접된 후에 수행될 것입니다. 축 그루터기를 위한 NDT.

체인 버킷이 제한 위치에 하락할 때 가장 적게 드럼에 남아 있는 철연선의 2.5번 전환에 있어야 합니다. 철연선을 위한 클램프는 4 이하 아니라 드럼에서 옆에 설치됩니다.

고정된 도르레 장치는 구속력이 있는 도르래를 채택하며, 그것이 유지 관리 스페이스를 유지하면서, 트롤리 프레임의 상부 평면에 위치합니다. 도르래에 대한 와이어 로프 지름과 드럼 로프 그루브 지름의 비율은 크레인 설계 코드를 위한 요구조건을 충족시킬 것입니다.

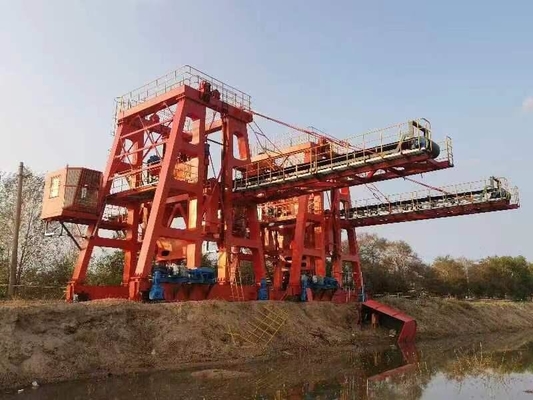

2. 체인 버킷 석회암 언로더의 상술

작업 업무 :매년마다 3번 이동 heavy-duty,365days

무부하 용량 : 350t/h

철도 거리 : 6000 밀리미터

전원 공급기 : 케이블 릴(전원), 200 이하

전원 : 380-400V

주파수 : 50Hz

언로딩 비율 : ≥95%

소비 전력 : 145KW

3. 다른 매개 변수

3.1 여행 기계장치 :8 바퀴와 4 운전자.

모터 모델 : YX3-132

전원 : 7.5KW×4

속도가 나세요 : 1450r/min

VFD의 전원 : 중작업 30KW (Seimens/ABB)

기어 하강기 모델 : 엄격한 이 환원제 시리즈 (플렌더 / SEW)

이동 속도 : 1.9~20m/min(VFD)

휠의 Dia : Φ630mm

아니오 휠의 : 8

맥스 바퀴 압력 : 15t

철도 거리 : 6000 밀리미터

3.2. 버킷 엘리베이터

모터 모델 : YZ225M-

전원 : 30KW×2台

융통성이 없는 이 환원제 모델 : ZQA500-3/4-15.75(SEW/Flender)

비율 : 15.75

(사슬 속도)를 가속시키세요 : 95.7m/min

버킷의 크기 : 43L

버킷의 폭 : 1100 밀리미터

사슬의 타입 : 2행 군사 탱크 체인

피치 T203mm

작업 업무 : 과중한 업무

3.3 기중기 과폭 변동 윈치

모터 모델 : YZ225M-8

전원 : 22KW

속도가 나세요 : 750r/min

기어 하강기 타입 : ZQA650-48.57-8

비율 : 48.57

권양기 속도 : V=2.37m/min

3.4, 캔틸레버에 설치된 벨트 콘베어

벨트 콘베어 : 한 방법이 배출합니다,

송신 장치 : YDΦ630-1000-2.5

전원 : 15KW

벤드 풀리 : Φ500

속도가 나세요 : V=3.15m/s

폭 : B=1000mm

수송용량 : Q=800t/h

벨트 콘베어 클리너 : 블레이드는 폴리우레탄으로 만들어집니다

주요 테크케니컬 날짜의 테이블
