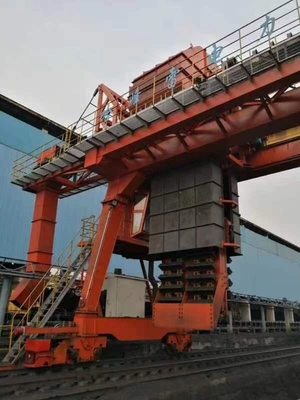

석탄 발화된 전력회사를 위한 왜건 체인 버킷 언로더
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | SSI-FL |
인증: | manufacture certificate |
모델 번호: | 주문 제작됩니다 |
결제 및 배송 조건:
최소 주문 수량: | 1 |
---|---|
가격: | US $500,000-1,000,000/ Set |
포장 세부 사항: | 나무로 되 케이스에 넣거나 노출시킵니다 |
배달 시간: | 선불제의 영수증 뒤에 있는 3개월 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 40 세트/년 |
상세 정보 |
|||
능력: | 400 t/h | 이름: | 체인 버킷 언로더 |
---|---|---|---|
페인트: | PPG | 색: | 노랑색 |
혜택: | 고성능 | 구조: | 탄소강 |
재료: | 석탄 | DFT: | 185 um |
하이 라이트: | 석탄 체인 버킷 언로더,석탄 발화된 철도객차 언로딩,레일카 왜건 언로더 |
제품 설명

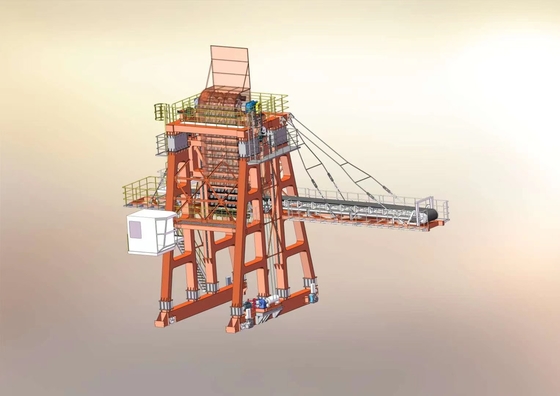

왜건 언로딩 체인 버킷 언로더가 석탄 발화된 전력회사를 위한 석탄을 언로딩시킵니다
1. 도입
완전히 둘러싸인 박스 구조는 채택됩니다. 철골 구조물은 Q345B로 만들어집니다. 여행 구조물은 한 환원제에서 양복형 3과 손수레식의 4개 세트와 8개의 이동 휠을 채택합니다. 여행을 위한 VFD 구동 시스템과 630 밀리미터의 지름과 바퀴. 한 VFD는 안정하게 이동하기 위해 모터의 4개 세트를 제어합니다.
체인 버킷 메커니즘은 잠금장치와 연결 보호 소자를 구비합니다.
잠금장치 : 버킷 엘리베이터가 제한 위치로 상승할 때, 브레이크 장애로 인해 버킷 리프팅 메커니즘의 슬라이딩에 의해 초래된 사상자와 장비 파손 사고를 방지하고, 또한 철연선의 서비스 수명을 연장할 수 있는 잠금장치는 자동적으로 활성화될 수 있고 체중의 전복 기구가 유압 푸시 로드 기구를 통하여 잠금장치에 의해 태어날 수 있습니다.
상호록킹 보호 소자 : 버킷 엘리베이터가 리미트 포지션으로 상승할 때, 언로더가 일하는지고 그것이 역에 들어갈 수 있는지 확인하기 위해 열차 운전자를 용이하게 할 수 있는 신호등은 자동적으로 초록색을 돌릴 것입니다
체인 버킷 석회암 언로더는 또한 사슬 승강기 석회암 언로더가 일년 내내 안전한 환경 상태에서 일한다는 것을 보증할 수 있는 레일 클램프와 이동 메커니즘 사이의 인터로킹, 벨트 콘베어와 내보자 메커니즘 사이의 인터로킹, 수술실의 문 사이의 인터로킹과 주 전원 공급 (즉 문이 닫힐 수 없고 주 전원 공급이 공급될 수 없습니다) 같은 다른 상호록킹 보호를 가지고 있고 작동 률을 향상시킵니다.
체인 버킷의 바닥은 큰 스크레이퍼 체인 보호 소자를 갖추고 있으며, 그것이 완전히 물질을 청소할 뿐만 아니라 결코 왜건을 손상시킬 수 없습니다. 체인 버킷이 일하고 있을 때, 스크레이퍼 장치는 재료를 긁어 모은 것 역할을 수행합니다. 스크레이퍼는 최대한 많이 물질 이 흑자를 감소시키고 노동자들의 노동 강도를 감소시키기 위해, 물질은 16Mn입니다. 방전 비율은 99%보다 더 크고 잔류 소재가 1 톤 이하입니다.
체인 버킷 치아는 보통 내마모 플레이트와 비교해서 3-4 번까지 서비스 수명을 증가시키는 자료 60Si2Mn 불순물 내마모 플레이트로 만들어집니다.
체인 버킷 언로더를 위한 전기 부품 모두가 지멘스이고, ABB 또는 쉐나이더 제품. 단열 소재와 에어컨들 (브랜드 : 그리노는) 운전실에서 사용됩니다. 템퍼드 글라스는 운영실에서 사용되고 전기 와이퍼가 입혀집니다, 운전실 환경이 편안합니다.
2. 체인 버킷 석회암 언로더의 상술
작업 업무 :매년마다 3번 이동 heavy-duty,365days
무부하 용량 : 350t/h
철도 거리 : 6000 밀리미터
전원 공급기 : 케이블 릴(전원), 200 이하
전원 : 380-400V
Frequency: 50Hz
언로딩 비율 : ≥95%
소비 전력 : 145KW
3. 다른 매개 변수
3.1 여행 기계장치 :8 바퀴와 4 운전자.
Motor model: YX3-132
전원 : 7.5KW×4
속도가 나세요 : 1450r/min
VFD의 전원 : 중작업 30KW (Seimens/ABB)
기어 하강기 모델 : 엄격한 이 환원제 시리즈 (플렌더 / SEW)
이동 속도 : 1.9~20m/min(VFD)
휠의 Dia : Φ630mm
아니오 휠의 : 8
맥스 바퀴 압력 : 15t
철도 거리 : 6000 밀리미터
3.2. 버킷 엘리베이터
모터 모델 : YZ225M-
전원 : 30KW×2台
융통성이 없는 이 환원제 모델 : ZQA500-3/4-15.75(SEW/Flender)
비율 : 15.75
(사슬 속도)를 가속시키세요 : 95.7m/min
버킷의 크기 : 43L
버킷의 폭 : 1100 밀리미터
사슬의 타입 : 2행 군사 탱크 체인
피치 T203mm
작업 업무 : 과중한 업무
3.3 기중기 과폭 변동 윈치
모터 모델 : YZ225M-8
power: 22KW
속도가 나세요 : 750r/min
기어 하강기 타입 : ZQA650-48.57-8
비율 : 48.57
권양기 속도 : V=2.37m/min
3.4, 캔틸레버에 설치된 벨트 콘베어
벨트 콘베어 : 한 방법이 배출합니다,
송신 장치 : YDΦ630-1000-2.5
전원 : 15KW
벤드 풀리 : Φ500
속도가 나세요 : V=3.15m/s
폭 : B=1000mm
수송용량 : Q=800t/h
벨트 콘베어 클리너 : 블레이드는 폴리우레탄으로 만들어집니다
주요 테크케니컬 날짜의 테이블
기술 | 매개 변수 | 유닛 |
재료 | 석회암, 석탄 | |
비중 | 0.8~2.5 | t/m3 |
단위 | <100> | 밀리미터 |
수분 | <15> | % |
무부하 용량 | ~350 | t/h |
주행 속도 | 20 | 분 M / |
철도 전폭 | 6 | M |
