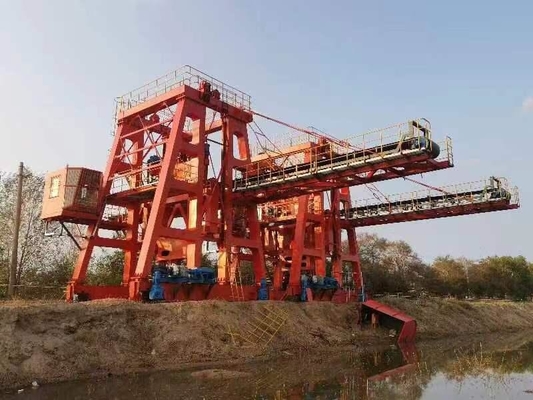

석탄 화력 발전소를 위한 체인 버킷 언로더

제품 설명

체인 버킷 언로더는 화력발전소에 적용되었습니다

1. 장군

체인 버킷 언로더는 특히 벌크 물질을 철도객차에서 언로드하도록 설계됩니다. 그것은 주로 석회암과 석탄과 목제 펠릿과 같은 벌크 물질을 언로딩시키는데 사용됩니다. 포털 체인 버킷 언로더는 왜건에 걸쳐 교차하고, 체인 버킷 그림에 의한 석탄과 밖으로 석탄을 운반하는 벨트 콘베어를 언로딩시킵니다. 그것의 이익은 왜건의 문을 열기 위해 어떤 필요를 있고 높은 작업 효율과 좋은 경제적 혜택을 가지고 있지 않습니다 ; 그것은 도움이 된 트랙에서부터 연속 적하까지 저쪽으로 석탄 여러 미터를 언로딩시킬 수 있습니다 ; 이동 속도와 수송용량은 상대적으로 안정적이며, 그것이 한 번에 컨베잉과 적층 기동을 완료하도록 다른 기계류와 공동 운영에게 편리합니다.

2. 체인 버킷 석회암 언로더의 상술

작업 업무 :매년마다 3번 이동 heavy-duty,365days

무부하 용량 : 100t/h

철도 거리 : 6000 밀리미터

전원 공급기 : 케이블 릴(전원), 200 이하

전원 : 380-400V

주파수 : 50Hz

언로딩 비율 : ≥95%

소비 전력 : 100KW

3. 다른 매개 변수

3.1 여행 기계장치 :8 바퀴와 4 운전자.

모터 모델 : YX3-132

전원 : 7.5KW×4

속도가 나세요 : 1450r/min

VFD의 전원 : 중작업 30KW (Seimens/ABB)

기어 하강기 모델 : 엄격한 이 환원제 시리즈 (플렌더 / SEW)

이동 속도 : 1.9~20m/min(VFD)

휠의 Dia : Φ630mm

아니오 휠의 : 8

맥스 바퀴 압력 : 15t

철도 거리 : 6000 밀리미터

3.2. 버킷 엘리베이터

모터 모델 : YZ225M-

전원 : 30KW×2台

융통성이 없는 이 환원제 모델 : ZQA500-3/4-15.75(SEW/Flender)

비율 : 15.75

(사슬 속도)를 가속시키세요 : 95.7m/min

버킷의 크기 : 43L

버킷의 폭 : 1100 밀리미터

사슬의 타입 : 2행 군사 탱크 체인

피치 T203mm

작업 업무 : 과중한 업무

3.3 기중기 과폭 변동 윈치

모터 모델 : YZ225M-8

전원 : 22KW

속도가 나세요 : 750r/min

기어 하강기 타입 : ZQA650-48.57-8

비율 : 48.57

권양기 속도 : V=2.37m/min

3.4, 캔틸레버에 설치된 벨트 콘베어

벨트 콘베어 : 한 방법이 배출합니다,

송신 장치 : YDΦ630-1000-2.5

전원 : 15KW

벤드 풀리 : Φ500

속도가 나세요 : V=3.15m/s

폭 : B=1000mm

수송용량 : Q=800t/h

벨트 콘베어 클리너 : 블레이드는 폴리우레탄으로 만들어집니다

주요 테크케니컬 날짜의 테이블
