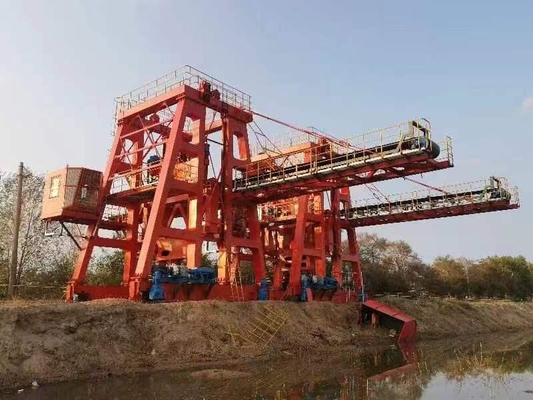

레일카 석회암 언로딩을 위한 체인 버킷 언로더

제품 설명

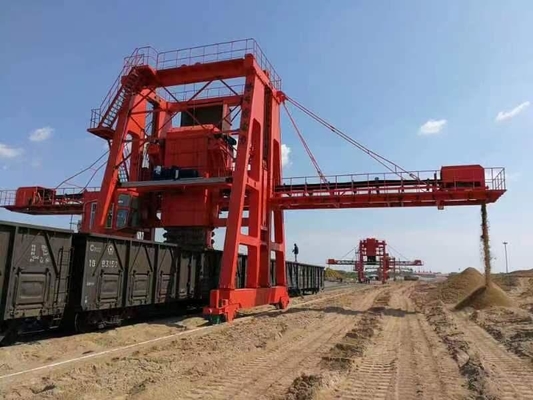

레일카로부터 언로딩하는 석회암을 위한 체인 버킷 언로더

1. 장군

1.1 상술은 기능과 성능, 구조, 설계, 생산, 설치미술과 장비의 위임에 대한 기술적 요구를 말했습니다. 그것은 석회암 언로딩에 적용됩니다.

1.2 상술은 최소 기술적 필요조건을 말했고, 모든 기술적 세부사항을 상세화하지는 않습니다. 제조는 기술적 요구와 적절한 국제적이고 국내 산업표준의 그 요구를 만족시키는 고품질 제품과 상응하는 서비스를 공급하기 위해 보증합니다. 제조는 또한 안전과 관련된 국가적 의무적 기준을 위한 요구조건과 환경 보호를 충족시킬 것입니다.

2. 체인 버킷 석회암 언로더의 상술

작업 업무 :매년마다 3번 이동 heavy-duty,45days

무부하 용량 : 300t/h

철도 거리 : 6000 밀리미터

전원 공급기 : 케이블 릴(전원), 200 이하

전원 : 380-400V

주파수 : 50Hz

언로딩 비율 : ≥95%

소비 전력 : 145KW

3. 다른 매개 변수

3.1 여행 기계장치 :8 바퀴와 4 운전자.

모터 모델 : YX3-132

전원 : 7.5KW×4台

속도가 나세요 : 1450r/min

VFD의 전원 : 중작업 30KW (Seimens/ABB)

기어 하강기 모델 : 엄격한 이 환원제 시리즈 (플렌더 / SEW)

이동 속도 : 1.9~20m/min(VFD)

휠의 Dia : Φ630mm

아니오 휠의 : 8

맥스 바퀴 압력 : 15t

철도 거리 : 6000 밀리미터

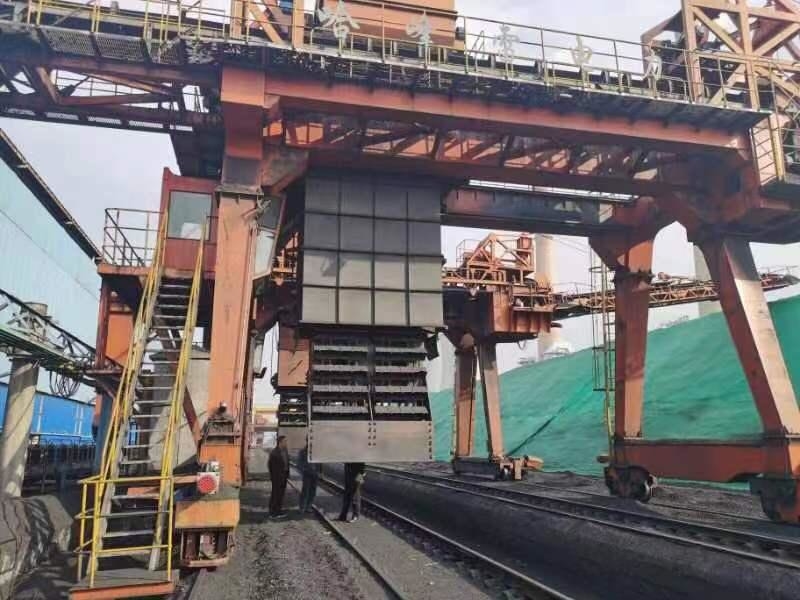

3.2. bucket elevator

모터 모델 : YZ225M-

전원 : 30KW×2台

융통성이 없는 이 환원제 모델 : ZQA500-3/4-15.75(SEW/Flender)

비율 : 15.75

(사슬 속도)를 가속시키세요 : 95.7m/min

버킷의 크기 : 43L

버킷의 폭 : 1100 밀리미터

사슬의 타입 : 2행 군사 탱크 체인

피치 T203mm

작업 업무 : 과중한 업무

3.3 기중기 과폭 변동 윈치

모터 모델 : YZ225M-8

전원 : 22KW

속도가 나세요 : 750r/min

기어 하강기 타입 : ZQA650-48.57-8

비율 : 48.57

권양기 속도 : V=2.37m/min

3.4, 캔틸레버에 설치된 벨트 콘베어

벨트 콘베어 : 한 방법이 배출합니다,

송신 장치 : YDΦ630-1000-2.5

전원 : 15KW

벤드 풀리 : Φ500

속도가 나세요 : V=3.15m/s

폭 : B=1000mm

수송용량 : Q=800t/h

벨트 콘베어 클리너 : 블레이드는 폴리우레탄으로 만들어집니다

주요 테크케니컬 날짜의 테이블
