고정형은 곡물을 언로딩시키기 위한 스크루 부두 배짐 부림 장치를 계속합니다
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | SSI-HDCZ |
| 인증: | manufacture certificate |
| 모델 번호: | 주문 제작됩니다 |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | US $1,500,000-5,000,000/ Set |
| 포장 세부 사항: | 나무로 되 케이스에 넣거나 노출시킵니다 |
| 배달 시간: | 선불제의 영수증 뒤에 있는 6개월 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 20은 / 년에서 설정합니다 |
|
상세 정보 |
|||
| 기술: | 스크루 부두 배짐 부림 장치 | 그림: | 조툰 |
|---|---|---|---|
| 색: | 청색 | 능력: | 150 t/h |
| 철골 구조물: | 고급 품질 철강 | 용접: | GMAW |
| NDT: | UT | 혜택: | 저보수 |
| 하이 라이트: | 스크루 부두 배짐 부림 장치를 계속합니다,움직이지 않는 선박 언로딩 시스템,곡물 연속 하역을 언로딩시키기 |
||
제품 설명

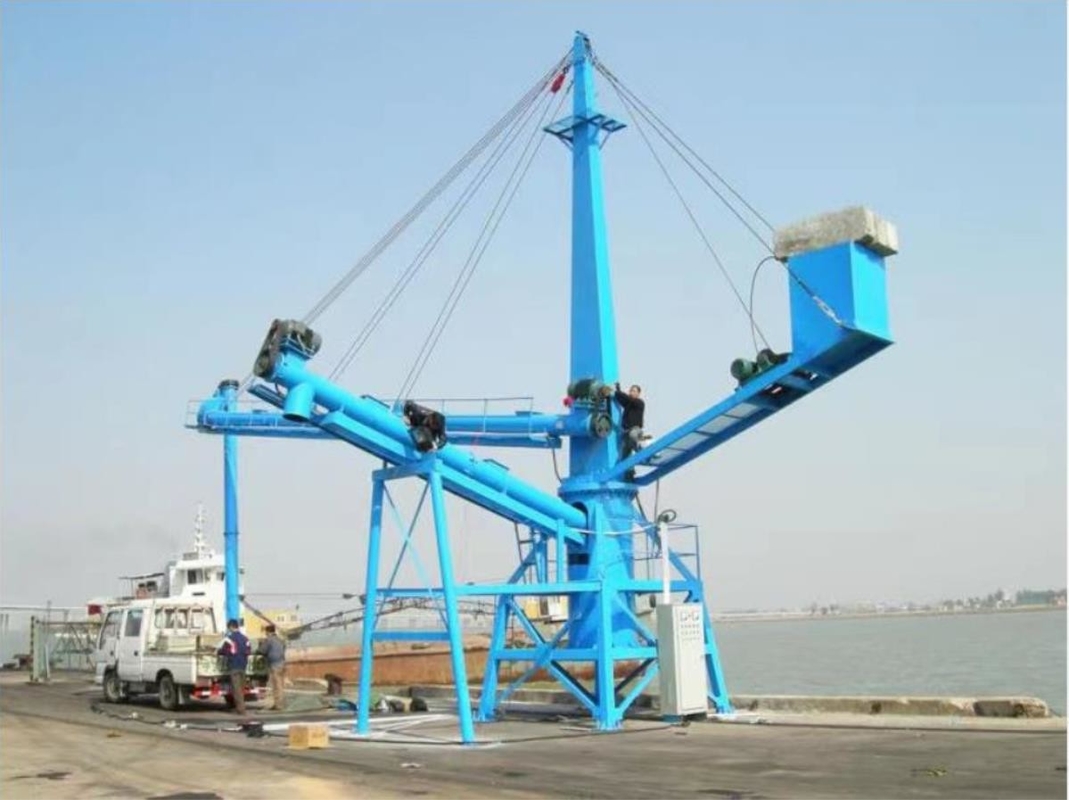

움직이지 않는 스크류형은 지지하도록 곡물을 선박에서 언로드하기 위한 부두 배짐 부림 장치를 지속시킵니다
나사형 부두 배짐 부림 장치는 전체 기계가 이동될 수 있는지에 따른 셀프-프로펠레드와 고정되고 떠있는 타입과 설치 위치로 분할될 수 있습니다. 그들은 공정계를 로딩하고 언로딩시키는 다른 부두에 적합합니다.
셀프-프로펠레드 스크루 부두 배짐 부림 장치는 트랙이 부두의 전면을 향해 덤벼등다는 것을 계속 걸을 수 있는 이동 메커니즘을 특징으로 합니다. 그것은 원양 항해용 선박의 화물 짐칸을 언로딩시키기 위해 워킹, 회전, 피치와 스윙의 협력을 사용합니다. 부두 해안선과 평행한 벨트 콘베어에 대한 언로딩 뿐 아니라 피토출물은 또한 직접적으로 재료를 보관 장소에게 보내기 위해 받침대의 말에 경첩 지점 주위에 떨어질 수 있는 벨트 콘베어로 옮겨질 수 있습니다.
셀프-프로펠레드 스크루 부두 배짐 부림 장치는 수직 안벽과 연안이고 내륙항에 적합합니다. 대상 선박은 다양한 크기 선적 화물선입니다. 시멘트, 화학 비료, 곡물과 석탄과 같은 벌크 화물을 위한 특별한 부두의 로딩과 언로딩 프로세스 시스템에서, 셀프-프로펠레드 스크루 부두 배짐 부림 장치는 많은 성공적인 경험을 가지고, 점점 경제적이고 효율적 배 언로딩 설비를 입증했습니다. 셀프-프로펠레드 스크루 부두 배짐 부림 장치는 또한 발전소 부두에 있는 석탄 언로딩 조작에 적용되었습니다.
기술 명세서
| 모델 | LC60 | LC100 | LC150 | LC200 | LC300 |
| 정격용량 t/h | 60 | 100 | 150 | 200 | 300 |
| 전원 | 380v 50 hz | ||||
| 전체 전력 kw | 53 | 70 | 86 | 121 | 159 |
| L1 | 7 | 8 | 9 | 10 | 11 |
| H1 | 6 | 7 | 8 | 9 | 10 |
| 수평선상 스윙각 | ±30' ≥@≥40' | ||||
| 수직 스윙각 | ±30' ≥@≥40' | ||||
| 스윙각 | 270' | ||||
| 전체적인 차원 L*W*H | 12.5*3*8.5 | 13.5*3*9.5 | 14.5*3.5*10.5 | 15.5*4.4*11.5 | 15.5*4.4*11 |
| 베이스 사이즈 | 1.75*1.75 | 1.75*1.75 | 1.85*1.85 | 1.95*1.95 | 2.0*2.0 |
주성분
| 1.screw 컨베이어 | |
| L1 :스크류 건베이어 | 밖에 이보격 :325 밀리미터, 길이 3m, 벽 두께 8 밀리미터, 모터 22KW, 중국 태도 :UCFC : 일본 |
| L2 :스크류 건베이어 | 밖에 이보격 :355 밀리미터, 길이 5m, 벽 두께 10 밀리미터, 모터 22KW, 중국 태도 :UCFC 일본 |
| L3 :스크류 건베이어 | 밖에 이보격 :377 밀리미터, 길이 10m (truck,L3 : 11m 위의 조건), 벽 두께 10 밀리미터, 모터 30KW, 중국 태도 :UCFC 일본 |
| L4 :스크류 건베이어 | 밖에 이보격 :508 밀리미터, 길이 11m, 벽 두께 8 밀리미터, 모터 37KW, 중국. 지탱하는 것 :UCFC 일본 |
| 1.2)물질적 회수하는 머리 | 수력 원동기, 중국 |
| 선회 장치 | |
| 1.1)선회 베어링 :1 |  |
| 1.2)드라이버를 비틀기 | |
| 1.3)코터 |
L1,L2:1, L2,L3:1, L3과 프레임 :1 프레임과 L4 :2 |
| 유압 구성품 | |
| 유압 실린더, 유압펌프, 솔레노이드 밸브, (대만 중국) 수력 원동기 11 kw, (대만 중국) | |
|
전기적 캐비넷 분류하세요 :1000x1000x250mm 전원 :180KW |
|
| 무선 원격 제어, (대만 중국) | |
